1: Thanh trượt tròn SC là gì?
-
Thanh trượt tròn hay còn được gọi là ray trượt tròn là dòng thanh trượt dẫn hướng tiêu chuẩn với thiết kế dạng ty tròn, mặt ngoài của ty tròn được mạ một lớp crom giúp cho chuyển động trơn trượt nhẹ nhàng, giảm tiếng ồn và bền.
-
Ray trượt tròn được ví như kim chỉ nam cho mọi dịch chuyển trên các dòng máy công nghiệp và hệ thống tự động hóa.
-
Thanh ray trượt tròn SC là hệ thống dẫn hướng tuyến tính đơn giản, dễ thiết kế và được sử dụng phổ biến. Ngoài ra, mức giá của bộ ray trượt tròn rẻ, phù hớp với những người mới chế tạo máy.
Hình ảnh: Thanh trượt tròn SC
2: Thông số kĩ thuật của thanh trượt tròn SC
Chất liệu: thép C45, Gcr15
Độ cứng: HRC58 ±2 (Gcr15: HRC60±2)
Độ chính xác: g6
Độ cong: Dưới 5µM/100mm
Độ dày mạ chrome: 30 µM (Rmax)
Bề mặt cứng dày 0.8µ~3mm
Bề mặt gồ ghề: Dưới 1.5 µM (Rmax)
Đường kính ngoài: 6mm đến 60mm
(3).jpg)
Hình ảnh: Thông số kĩ thuật con trượt SCS3: Ưu và nhược điểm của thanh trượt tròn SC
+ Thanh ray trượt có thể hoạt động 2 chiều. Làm bằng thép chịu lực cào
+ Tốc độ di chuyển con trượt cao, lên đến 10m/s
+ Hoạt động trơn tru, tiếng ồn khi hoạt động thấp
+ Chống ăn mòn và kháng rỉ sắt
+ Dễ lắp đặt và thay thế
+ Có giá thành rẻ, dễ dàng sử dụng và bảo dưỡng.
+ Thanh trượt tròn quá dài sẽ dễ bị cong, võng theo thời gian. Điều này làm giảm độ chính xác của chuyển động.
4: Bi trượt tròn SCS
-
Bi trượt tròn kín được kết hợp cùng với ray trượt tròn SC, bên trong nó là 1 hệ thống bi lăn giúp con trượt chuyển động êm ái hơn, giảm tiếng ồn.
-
Bạc trượt kín SCS dung để dẫn hướng tuyến tính trong cơ khí cho các chi tiết máy CNC, máy gỗ, bàn của, máy cắt…
-
Đặc tính kĩ thuật con trượt kín SCS:
.png)
- Hình ảnh: Bi trượt tròn SCS
5: So sánh ray trượt tròn và ray trượt vuông
+ Thứ nhất đều là phụ kiện dung để dẫn hướng cho máy móc và thiết bị.
+ 2 loại này đều sở hữu con trượt, thanh trượt. Các bộ phận này phối hợp, tạo ra chuyển động tịnh tiến.
+ Bên cạnh đó, hai linh kiện này đều có khả năng làm việc trơn tru, chính xác. Với công dụng của bọ gối đỡ, lực mà sát và tiếng ồn gây ra không hề lớn. Do đó, chúng rất phù hợp sử dụng cho máy móc tự động hóa công nghệ cao.
+ Cấu tạo ray trượt
Trên ray trượt vuông con trượt có 4 rãnh bi chuyên dụng. Các rãnh bi này khớp với 4 rãnh bi hướng tâm 45 độ trên thanh trượt. Bên cạnh đó, thanh trượt được chế tạo từ thép S55C. Độ cứng lên đến 58-62 HRC.
Trong khi đó, con trượt trên ray trượt tròn không chuyên chịu tải trọng cao. Thanh trượt sở hữu độ cứng về mặt 62 HRC do được luyện từ thép SUJ2.
Vì vậy, về độ bền và chịu tải trong lớn, ray trượt loại vuông giá thành cao hơn tròn.
+ Chuyển đông
Ray trượt vuông chuyển động theo đường thẳng, do đó, chúng có thể hoạt động khá êm, mượt mà và không có tiếng động. Ray tròn tròn chuyển vẫn có độ rung nhất định, vì vậy chúng có it nhiều tiếng động khi vận hành.
+ Bề mặt lắp đặt
Ray trượt vuông chỉ có thể lắp đặt trên mặt phẳng do chuyển động thẳng. Trong khi đó, ray tròn có khả năng lắc ngang nên có thể lắp trên bề mặt không phẳng.
+ Chiều đài khuyến nghị
Thanh trượt vuông ít có khả năng cong võng hơn, do đó bạn có thể dử dụng thanh trượt có chiều dài lên tới 4m. Ngược lại thanh trượt tròn chỉ có thể sử dụng tối đa 4m.
.png)

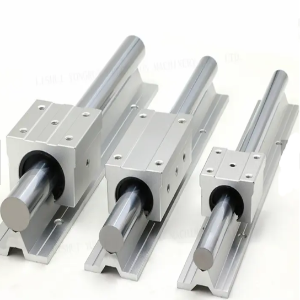

Hình ảnh: Thanh trượt tròn
Hình ảnh: Thanh trượt vuông
